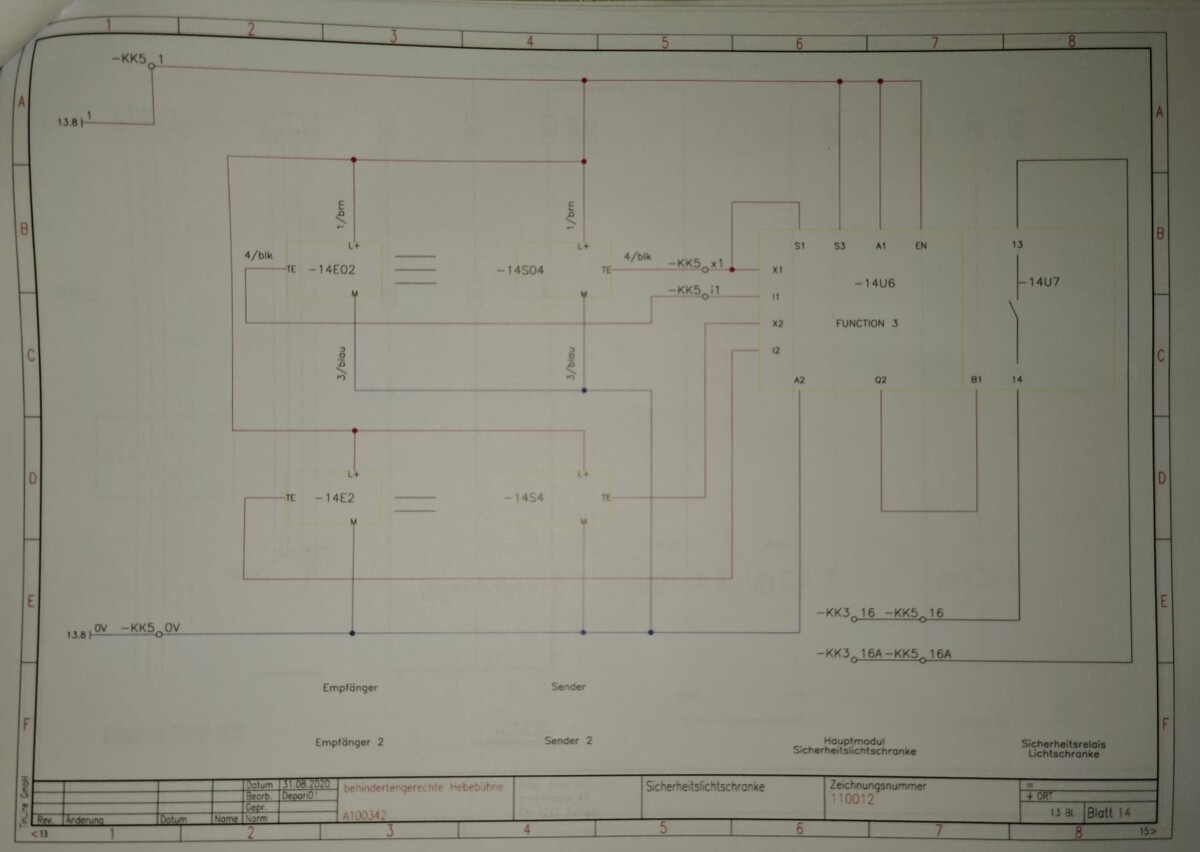

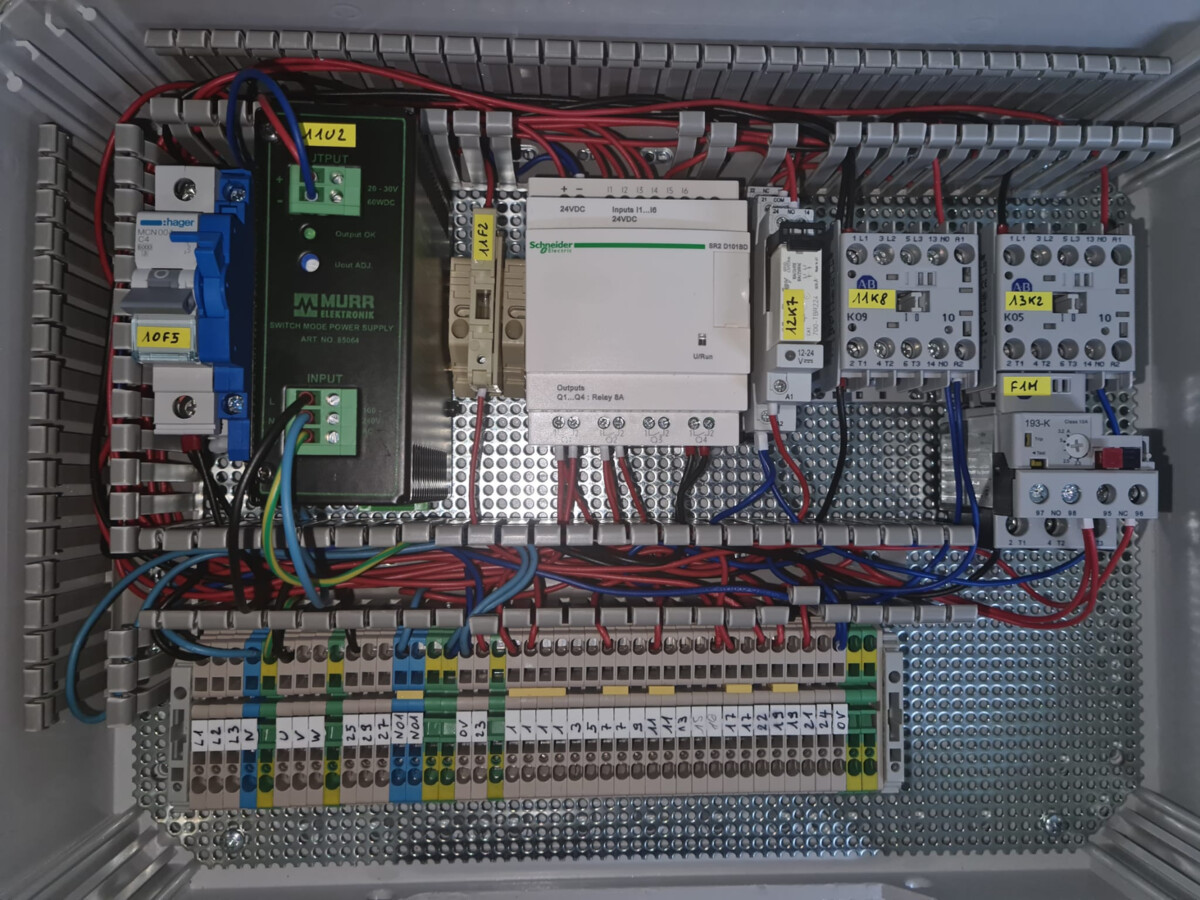

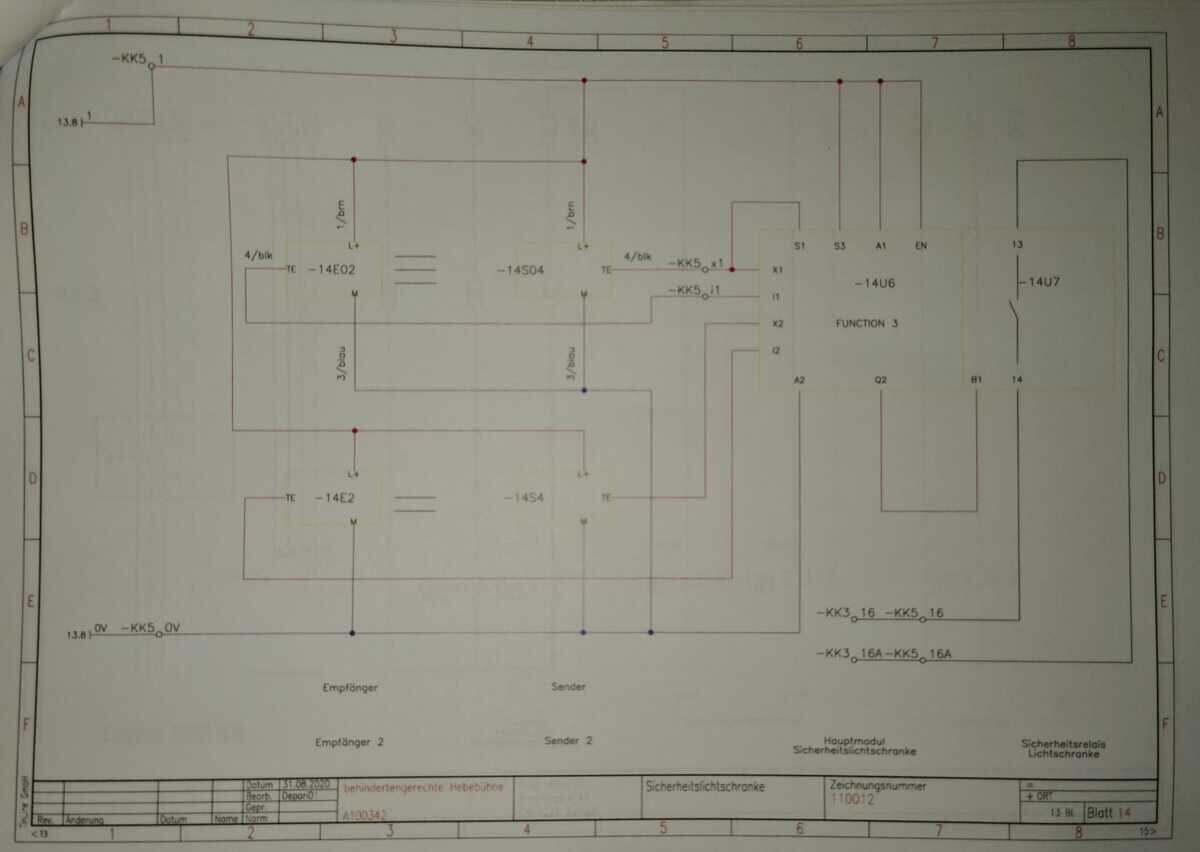

Diese Arbeit beschreibt ein Transportmittel für behinderte Menschen. Aus den Originalkomponenten wurde eine Plattform für Simulations- und Demonstrationszwecke erstellt. Das grundlegende Schema der Hebebühne und die Optimierung des Scherenbühne werden beschrieben. Ein elektrisches Schema wurde gezeichnet. Eine grobe CAD-Zeichnung der Hebebühne wurde ebenfalls erstellt. Es wurde eine Steuerkasten mit SPS-Steuerung gebaut, die mit mehreren Schützen und Relais an das gezeichnete Schema angepasst wurde. Die SPS-Steuerung wurde programmiert und in das Modul geladen. Ein Abschnitt befasst sich auch mit dem Projektmanagement.

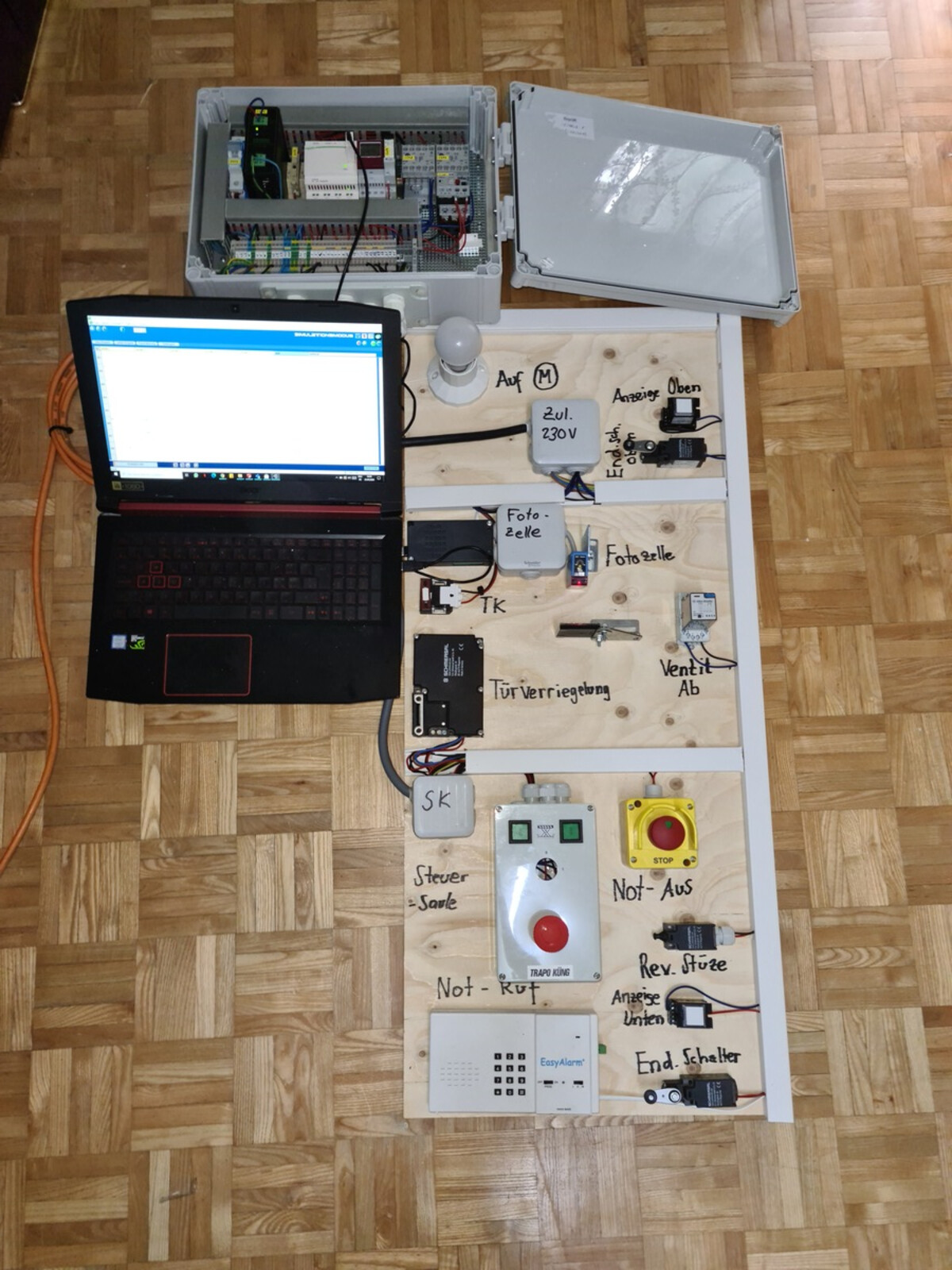

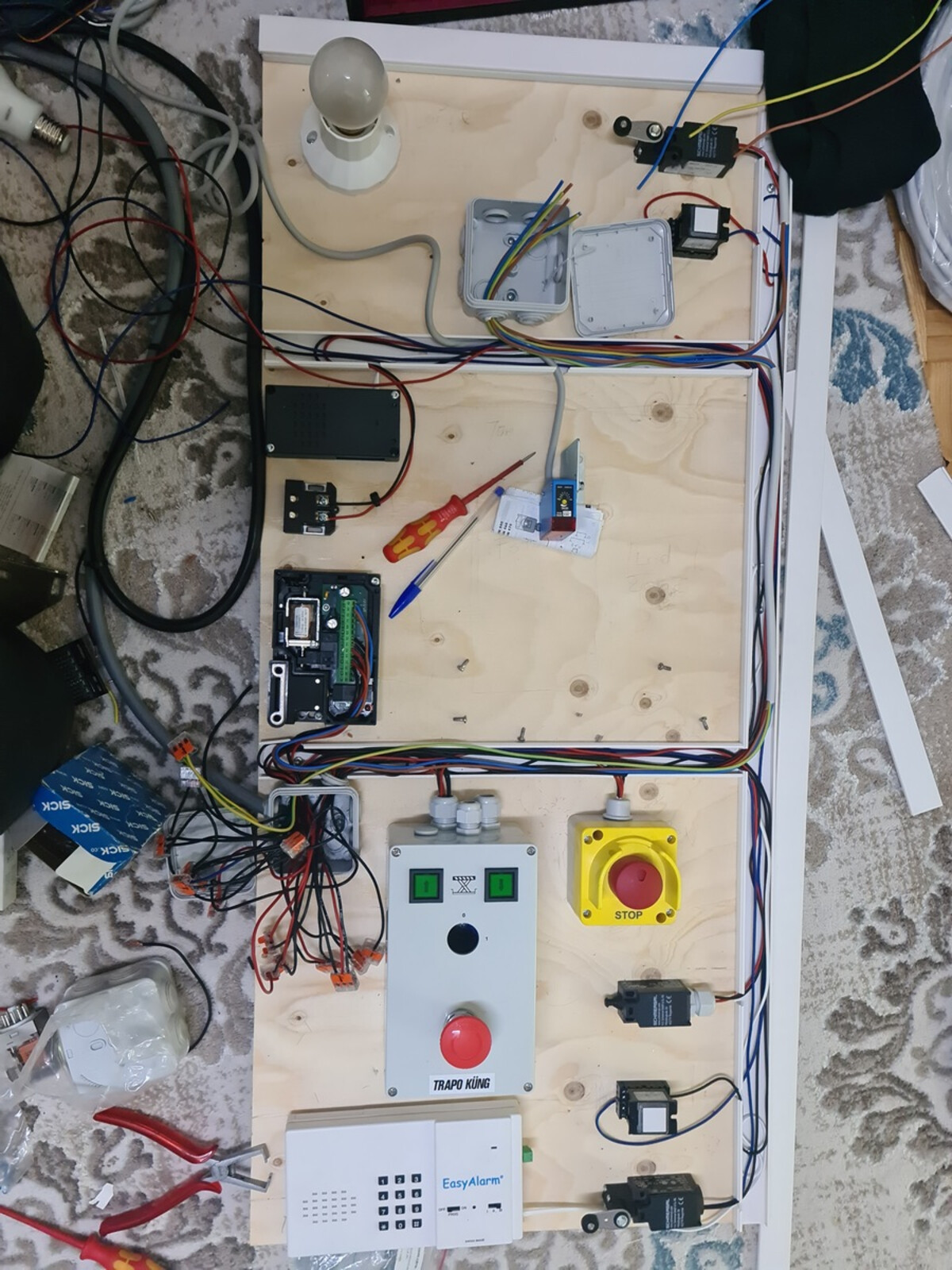

Ziel war es, die Hebebühne für behinderte Menschen so detailliert wie möglich aufzubauen und zu optimieren. Ich wollte einen Auftrag in meinem Unternehmen übernehmen, aber aufgrund des derzeitigen Mangels an Aufträgen konnte ich nicht an einem Projekt teilnehmen, das meine Abschlussarbeit bearbeiten würde. Aus diesen Gründen habe ich eine Simulationsplattform mit echten Komponenten aus der ursprünglichen behinderten Hebebühne gebaut. Die Funktion der Hebebühne wird mit einer Glühbirne und 24 V DC Relais angezeigt. In die Plattform kann auch eine Störung simuliert werden. Die Plattform und die Steuerkasten können als Präsentation und als Schulungsdokument für Neulinge in der Aufzugsbranche dienen. Für mich als Entwickler war dies eine gute Herausforderung, da ich das System von Grund auf neu aufbauen und viel in meine zukünftige Arbeitswelt mitnehmen konnte. Das Dokument kann zur Schulung und als Vorlage verwendet werden, um eine Hebeplattform für Menschen mit Behinderungen zu erstellen.
Das Inhaltsverzeichnis des Dokuments wurde so strukturiert, dass beim Lesen erkennbar wird, wie die Arbeit ausgeführt werden müsste. Vom Zeichnen von Dokumenten über die Materialbeschreibung und die nachfolgende Systemstruktur bis hin zu Schnittstellen wurden alle Aspekte des Systems behandelt. Die Originalfotos, der Steuerkasten sowie die Fotos der Plattform ganz am Ende des Dokuments zeigen das Ergebnis, welches nach einem kompletten Durchlaufen entsteht.
Vorstellung
Ich dachte an einen Behinderten Hebebühne, welcher mit einem geschlossenen Schacht und zwei Türen ausgestattet ist. Da meine Arbeit es ergänzt hat, weiß ich genau, wo und welche Komponenten verwendet werden können. Auf der Basis befindet sich eine Hebebühne, aber die Details und die Struktur ermöglichen es mir, eine Hebebühne für Behinderte zu entwerfen.
Das Einstellen und Steuern der Spannung und die Spannung einzelner Komponenten ist ebenfalls sehr wichtig, was das gesamte elektrische Schema ergänzt.
Steuerung

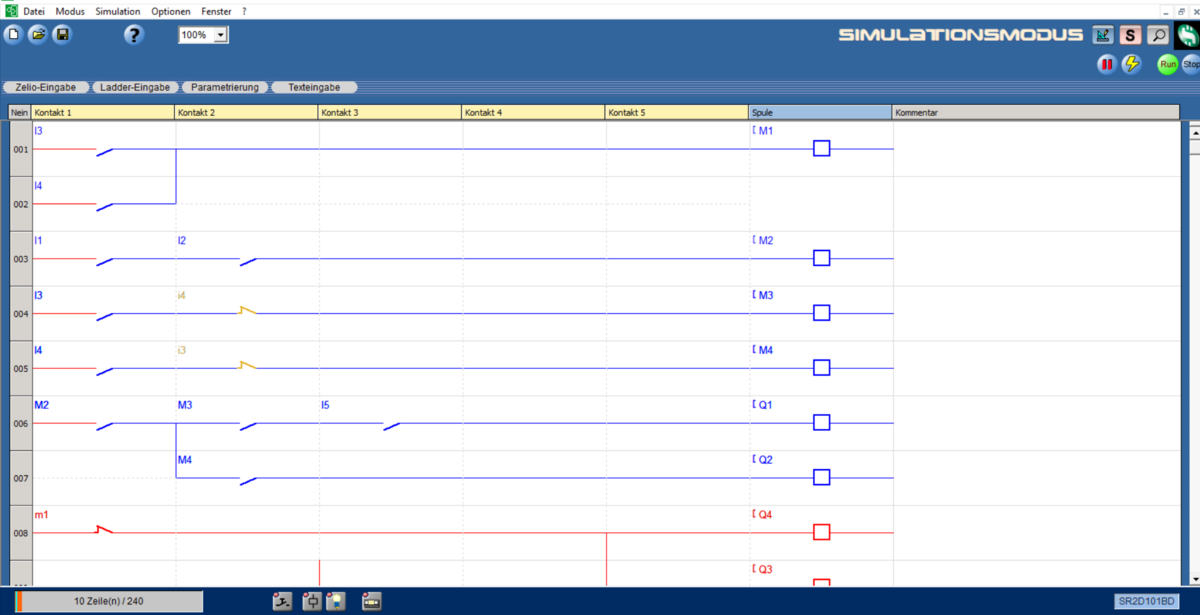

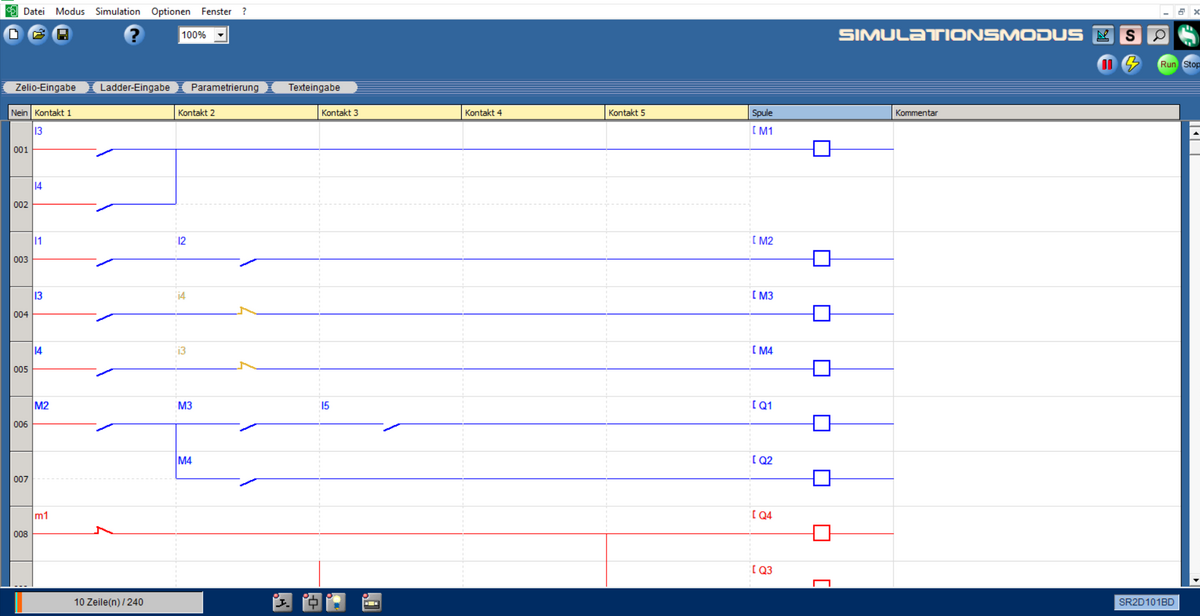

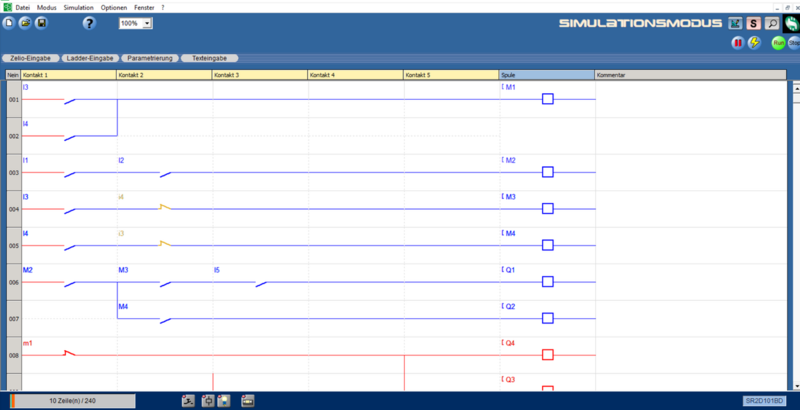

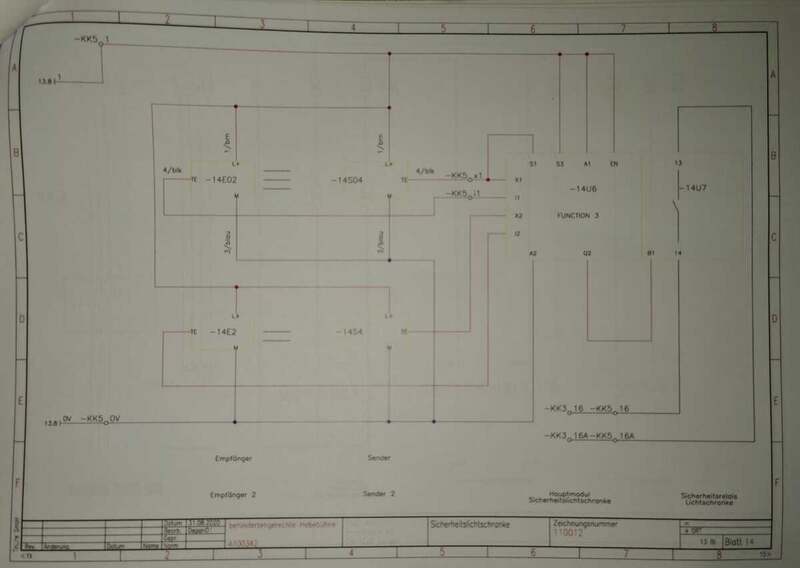

Die gesamte Steuerung wird vom SPS-Modul übernommen. Der Signaleingang und der -Ausgang werden durch den Programmcode gesteuert. Sicherheitsvorrichtungen und verschiedene Schützen wirken auf das gesamte Steuerungssystem.
Es benötigt einen Transformator, um die Steuerspannung einzustellen. Neben der Gleichspannung von 24 V benötigen verschiedene Komponenten eine Spannung von 230 V. Für die Verriegelung ist eine Wechselspannung von 230 V erforderlich. Am Ausgang der Motorschütze sind drei Phasen mit einer 400 V Wechselspannung erforderlich, aber ich werde eine Phase für die Simulation verwenden.
Die Stromversorgung erfolgt direkt über eine Steckdose mit einem 3x1,5-Kabel. Bestimmte Komponenten des Schaltkastens und der Plattform erfordern Schutzleiter. Für die Steuerkabel der Komponenten und Sicherheitselemente habe ich das 12x1,5-Kabel direkt an die Ausgangsklemme angeschlossen. Um Komponenten, die eine Spannung von 230 V benötigen, habe ich einen 5x 1,5 Kabel verwendet. Ich habe die beiden Kabel direkt zu den beiden Anschlusskasten verlegt.
