Diese Arbeit, welche aufzeigt, wie Blitzschutzsysteme geplant und umgesetzt werden, wurde auf höchster Ebene von Sorgfalt und Qualität erstellt. Das heisst, es kann ohne Zweifel für Berechnungen für die Fangeinrichtungen, Ableitungen oder Erdungsanlagen verwendet werden (wie dies auch am Hausmodell gemacht wurde). Auch kann man von dieser Dokumentation die notwendigen Informationen bezüglich dem aktuellen Stand der Technik holen oder auch wie die Schlussdokumentation zu erstellen ist, welche am Ende einer Arbeit bei der VKF (Vereinigung Kantonaler Feuerversicherungen) abgegeben werden muss.
Die wichtigsten Themen die ich bearbeitet habe:
Der Äussere Blitzschutz:
• dazu gehören die Fangeinrichtung mit dem Blitzkugelverfahren, Schutzwinkelverfahren und dem Maschennetz
• die Ableitung und die Trennstellen
• die Erdungsanlage mit dem Fundamenterder, Ringerder usw.
Der Innere Blitzschutz:
• Schutzpotentialausgleich
• Überspannungsschutz (SPD) mit den Typen 1, 2 und 3.
Ich ein Hausmodell geplant und implementiert. Zu diesem Zweck habe ich mir die folgenden Aufgaben gestellt, um zu zeigen, dass ich jetzt mit diesem Thema vertraut bin und Probleme lösen kann. Die Idee war den Äusseren Blitzschutz aufs Hausmodell umzusetzen mit den drei Fangeinrichtungen Blitzkugelverfahren, Schutzwinkelverfahren und das Maschennetz. Jedes der Fangeinrichtung bekam noch eine Blitzschutzklasse zugewiesen, damit man auch unterscheiden kann, wie die Problematiken gelöst werden könnten bei den Blitzschutzklassen. Zu guter Letzt habe ich die Arbeit und die einzelnen Schritte mit CAD-Zeichnungen geplant und mit Fotodokumentationen erklärt.
Hausmodell
1/3

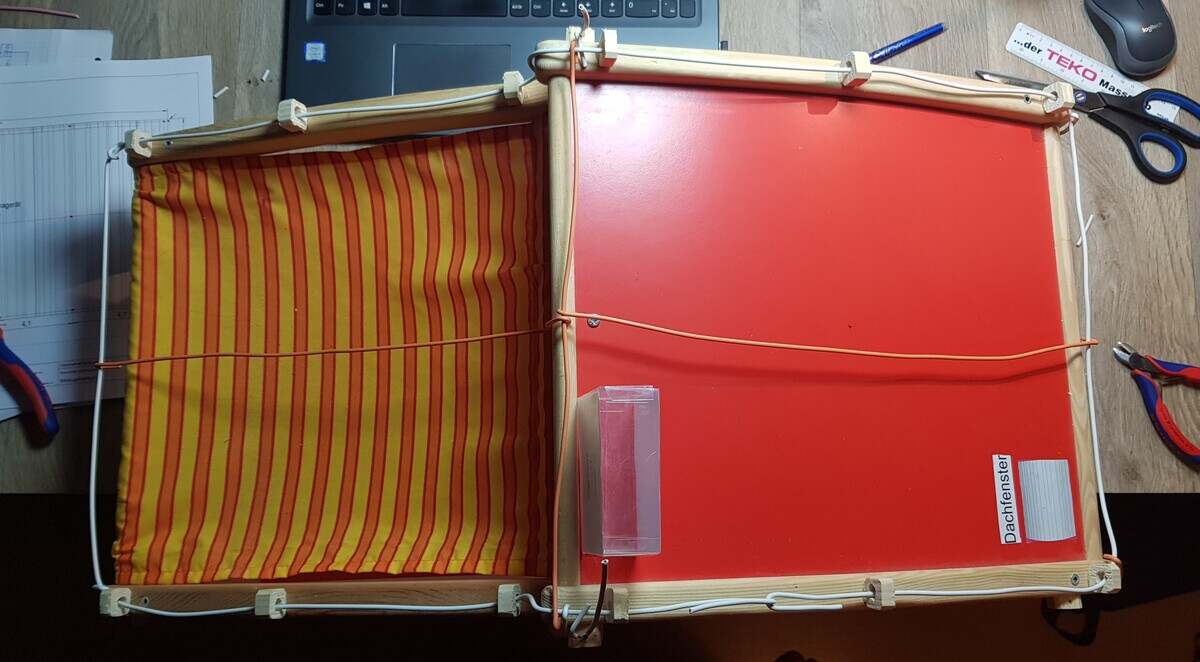

Blitzkugelverfahren: auf dieser Grafik ist das Blitzkugelverfahren zu sehen. Dabei wurde die Installation mit weissen und orangen Drahtfarben ausgeführt. Mit dem Blitzkugelverfahren und zwei Fangstangen wird vorgezeigt, wie ein Klimagerät auf einem Dach geschützt werden kann.
2/3

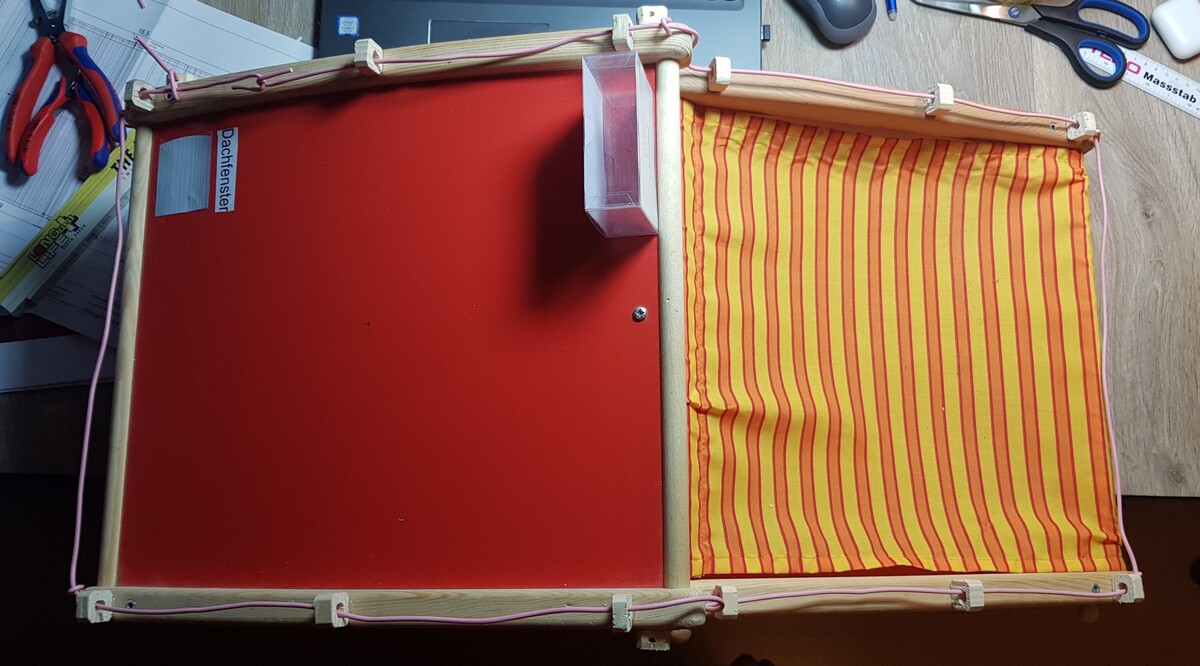

Schutzwinkelverfahren: Mit dem Schutzwinkelverfahren habe ich ein Dachfenster in die Schutzzone genommen und die gesamte Installation mit pinkem Draht ausgeführt.
3/3

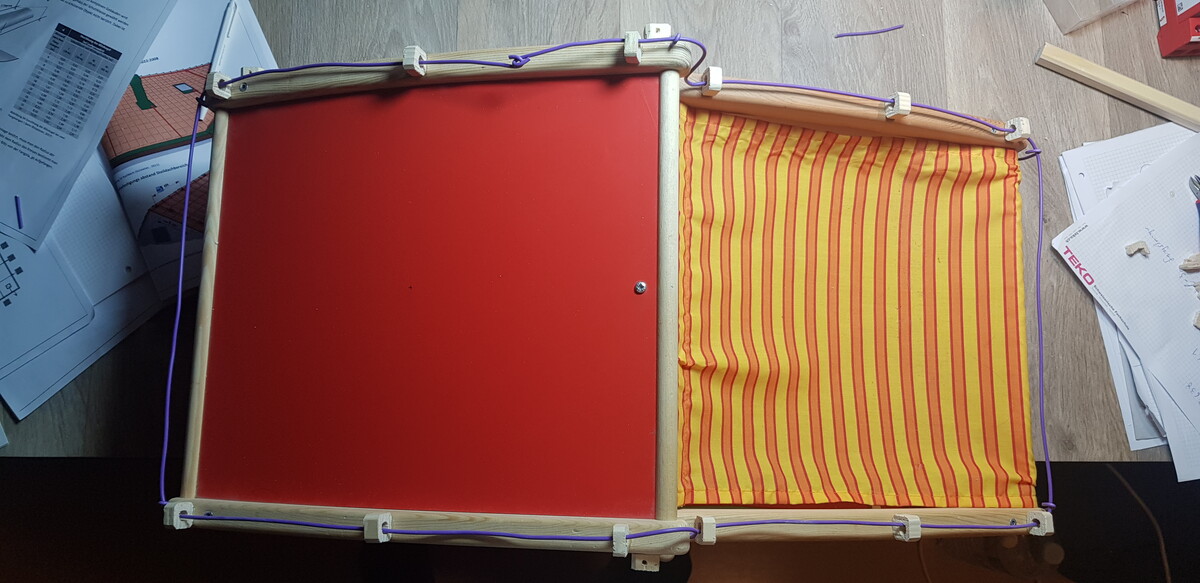

Maschennetz: das Maschennetz wurde auf Blitzschutzklasse 3 ausgeführt. Die Installation auf dem Gebäude habe ich mit violettem Draht ausgeführt.
1/3
Blitzkugelverfahren: auf dieser Grafik ist das Blitzkugelverfahren zu sehen. Dabei wurde die Installation mit weissen und orangen Drahtfarben ausgeführt. Mit dem Blitzkugelverfahren und zwei Fangstangen wird vorgezeigt, wie ein Klimagerät auf einem Dach geschützt werden kann.
2/3
Schutzwinkelverfahren: Mit dem Schutzwinkelverfahren habe ich ein Dachfenster in die Schutzzone genommen und die gesamte Installation mit pinkem Draht ausgeführt.
3/3
Maschennetz: das Maschennetz wurde auf Blitzschutzklasse 3 ausgeführt. Die Installation auf dem Gebäude habe ich mit violettem Draht ausgeführt.
