Management Summary
Ausgangslage
mequadrat AG besitzt eine eigenentwickelte, modulare Maschinenzelle, welche für verschiedenste Sondermaschinen eingesetzt wird. Diese Zelle soll durch gezielte Optimierungen mehr Stabilität und eine bessere Flexibilität in der Anwendung aufweisen.
Als Produkt dieser Arbeit steht ein Baukasten aus Einzelkomponenten zur Verfügung, mit welchen verschiedensten Aufbauten umgesetzt werden können. Der Konstrukteur kann durch Eingabe der Länge, Breite und Höhe schnell und einfach die Dimensionen der Einzelteile bestimmen, um schlussendlich die Zelle im CAD komplett zusammenstellen.
Zielsetzung / Erfolgskriterien
Die Maschinenzelle muss folgende Spezifikationen erfüllen:
• Es steht eine Bibliothek aus Einzelteilen mit einer verständlichen Ordner Struktur zur Verfügung
• Die einzelnen wesentlichen Komponenten lassen sich mit wenigen Parametern konfigurieren und skalieren
• Ausbrüche und Beschläge lassen sich durch eine Feature-Bibliothek einfügen
• Die Stabilität der Maschine ermöglicht einen Transport per LKW oder Flugzeug. Die Maschinenzelle sollte Transportmöglichkeiten aufweisen.
• Die Montage der Zelle soll so einfach wie möglich sein. Schwer zugängliche Stellen sind zu vermeiden
• IP40 Schutz erreicht
Kernprobleme alter Maschinenzelle
• Unstabilität beim Transport
• Schwer zugängliche Stellen für die Montage (Streben Befestigungen, Schaltschrankeinbau etc.)
• Streben-Türabdeckung zu wenig gestützt (Strebenabdeckungen sind zu lose)
• Streben-Stabilität im Allgemeinen
Methodik
• Nach Konstruktionsprozess (VDI-Richtlinie 2221 und 2222)
Endprodukt
1/3

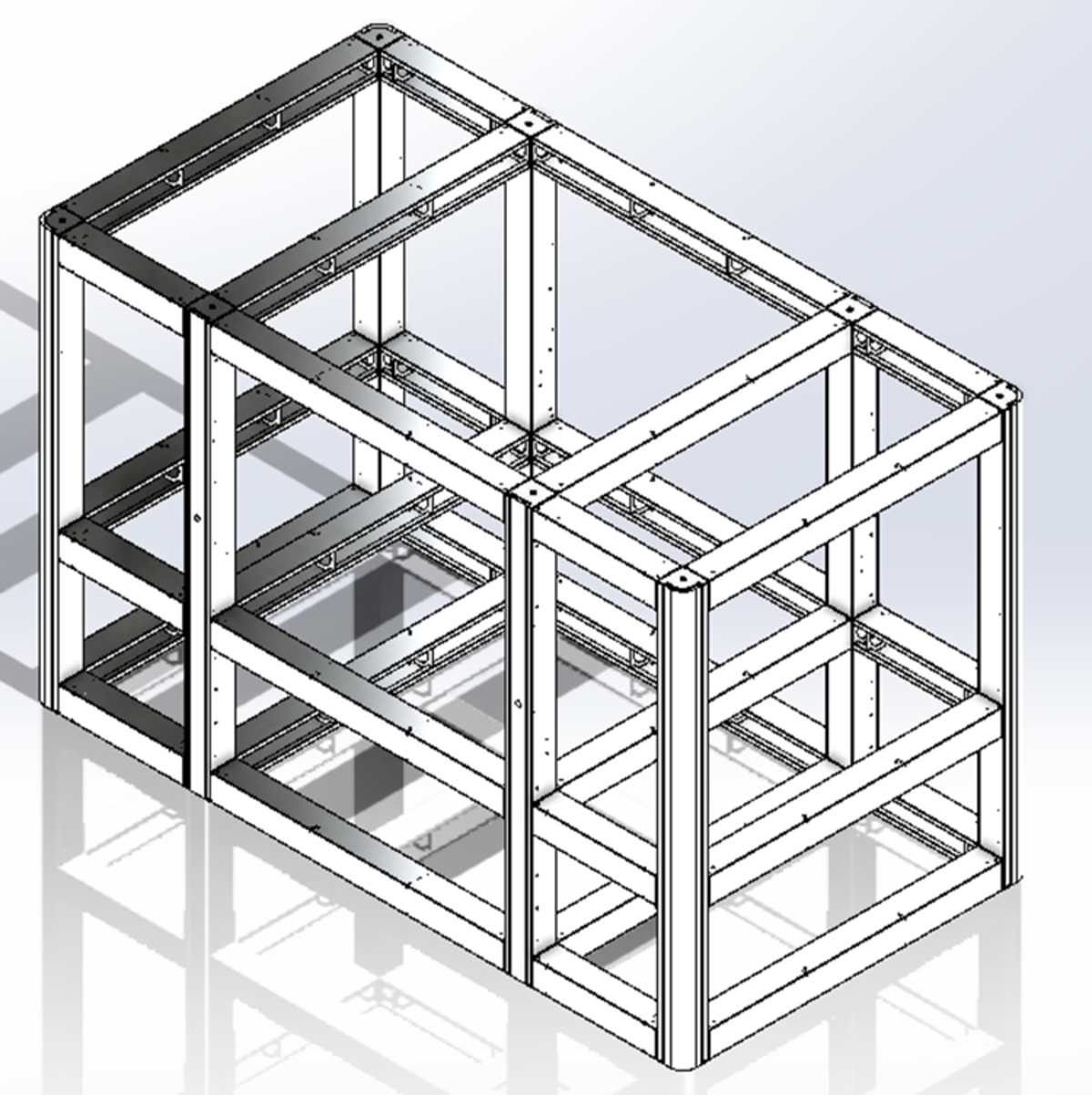

Maschinenzelle
2/3

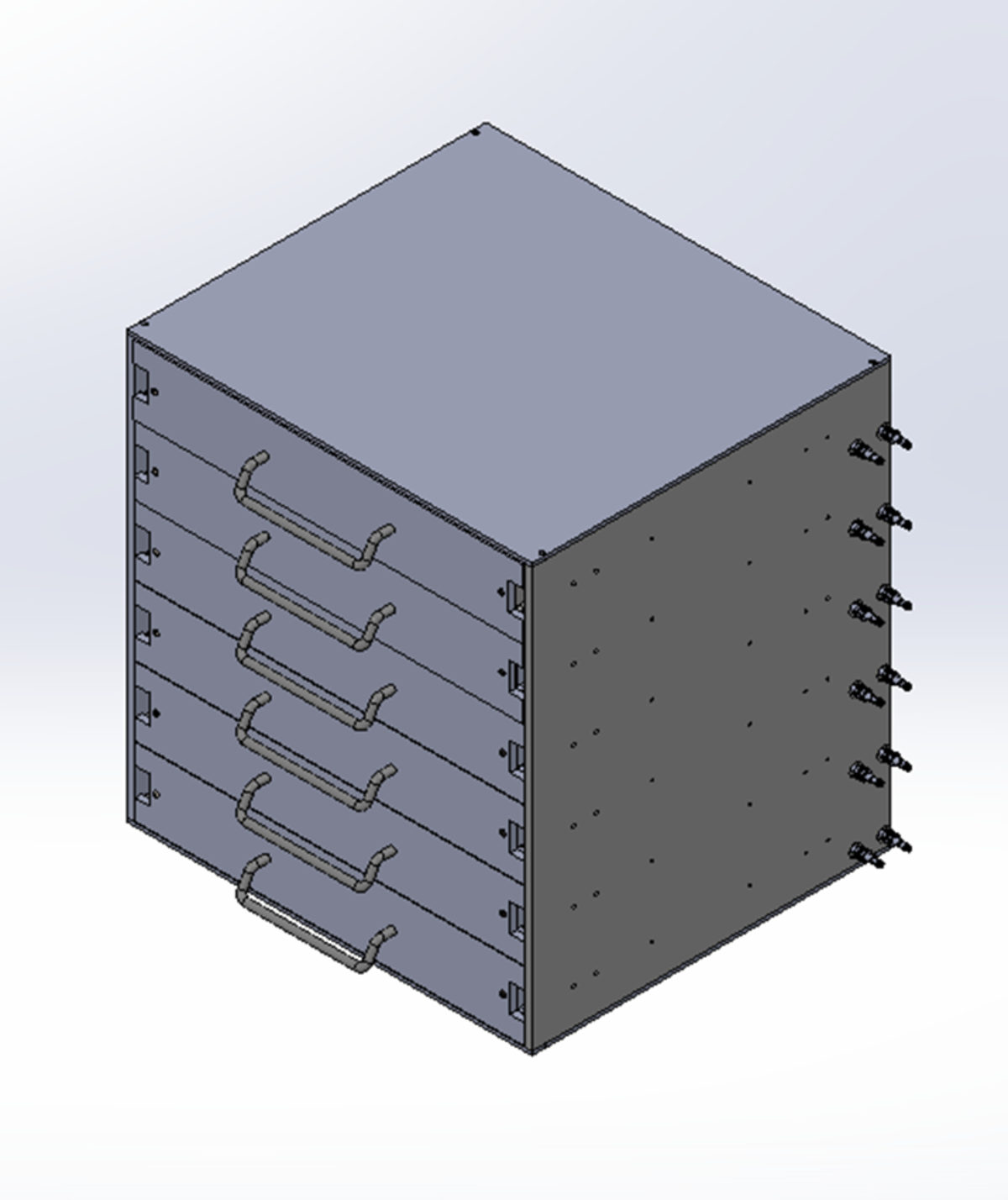

Schubladenmodul
3/3

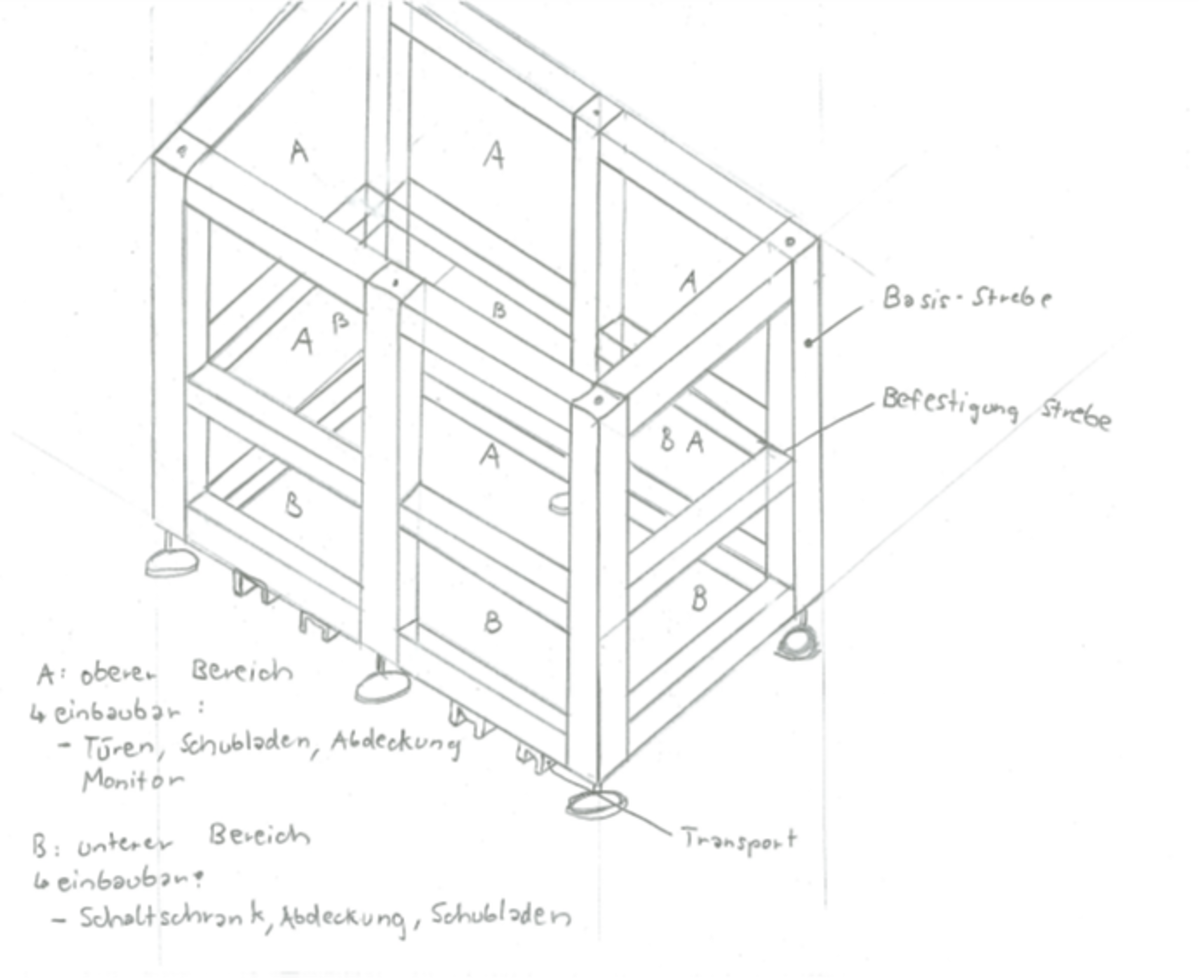

Skizze Konzept
1/3
Maschinenzelle
2/3
Schubladenmodul
3/3
Skizze Konzept
Lösung und Ergebnisse
Es wurde eine Maschinenzelle entwickelt, die in erster Linie modular beliebig erweitert werden kann. Die Maschinenzelle ist in grossen Teilen, je nach Kundenwunsch oder Eigenschaft für sämtliche Geräte aussergewöhnlich verschieden. Als Grundaufbau mit Basis-Streben lässt sich die Maschinenzelle mit unterschiedlich vielen Modulen, wie z.B. Schubladen oder Türen erweitern. Das Modul «Schublade» wurde als Neukonstruktion erarbeitet. Die anderen Module wurden angepasst oder optimiert.
Die Maschinenzelle bietet sich als komplette Schutzeinrichtung an, die den Bediener vor allen gefährlichen Prozessen in der Anlage schützen. Eine Weiterentwicklung der Maschinenzelle mit weiteren innovativen Modulen wird in zukünftigen Projekten stattfinden und ausgebaut.
Schlussfolgerung
Diese Arbeit war eine Herausforderung und ergab die Möglichkeit, der Kreativität und Ideenvielfalt freien Lauf zu lassen. Der Markt bietet viele Möglichkeiten in der heutigen Technik. Deshalb gilt es, sich nicht ablenken zu lassen und den Überblick zu behalten, um sich so auf das Wesentliche zu konzentrieren. Das Endergebnis muss anwenderfreundlich, logisch und umsetzbar sein.
Aus Sicht des Autors war es eine spannende und lehrreiche Zeit. Das Zeitmanagement war aufgrund der verschiedensten Tätigkeiten nicht immer einfach. Umso erfreulicher ist es am Schluss das Endresultat vor sich zu haben und sagen zu können; das habe ich geschaffen!
