Management Summary
In meiner Diplomarbeit handelt es sich um eine Testanlage für Rohrreinigungsdüsen im Bereich Anwendung „Normaldruck“. Die Anlage wird verwendet, um die in der Firma Enz Technik AG hergestellten hydrodynamischen Werkzeuge zu testen. Im Testverfahren werden die Düsen auf Betriebsdruck, Durchflussmenge und Funktionalität überprüft.
Die momentan bestehende Anlage ist in einem sehr schlechten Zustand und die notwendigen Prüfprozesse können nicht mehr zuverlässig durchgeführt werden! Im Weiteren ist die Sicherheit des Bedieners sowie die technischen Abläufe nicht mehr gewährleistet. Zugleich soll die Anlage einen professionellen Eindruck machen. Da zukünftig auf der Anlage Produktvorführungen für Kunden stattfinden, soll dieses Vertrauen in die Unternehmung und Produkttechnologien schaffen. Ziel ist es Kunden mit den Vorführungen zu überzeugen.
Deswegen wurde mir von der Geschäftsleitung der Auftrag erteilt, eine neue Testanlage auf dem neusten Stand der Technik zu entwickeln.
Weg zum Ziel
Zu Beginn der Arbeit habe ich das Pflichtenheft erstellt. Im Pflichtenheft wurden alle geforderten Parameter definiert. Die dazu notwendigen Informationen habe ich mir bei der Geschäftsleitung und dem Bediener der Anlage eingeholt.
Anschliessend habe ich den Terminplan für die Diplomarbeit bis zur Kalenderwoche 44 erstellt. (Präsentation: Diplomarbeit) Den Terminplan habe ich Ende jeder Arbeitswoche benutzt um den Stand der Diplomarbeit entsprechend der Planung abzugleichen.
In den ersten Schritten der Arbeit sammelte ich Informationen in welcher Form die Anlage umgesetzt werden kann und welche sicherheitstechnischen Aspekte verbessert werden müssen.
Im zweiten Schritt folgte die Analyse. In dieser Analyse habe ich die Methode „Morphologischer Kasten“ eingesetzt und geforderte Ansprüche bewertet. Aus der Bewertung entstanden drei verschiedene Varianten. (A, B und C) Aus einer weiteren Bewertung ging die Variante A als Sieger hervor.
Die Siegervariante habe ich mit SolidWorks zu einer Konzeptlösung ausgearbeitet. Mit Hilfe der Statik- und Festigkeitsberechnungen wurde die Ausgestaltung der Konzeptlösung verfeinert. Diese Prozesse habe ich mit Iterationsverfahrensschritten mehrmals durchgeführt, bis aus dem vorher ausgearbeiteten Konzept eine brauchbare Konstruktion entstand. Am Ende habe ich alle gesammelten Daten und Erkenntnisse in einem Dokument gebündelt.
Schlusswort
Die Erarbeitung dieses Projektes von der Idee bis zum fertigen Produkt hatte mir sehr viel Freude bereitet. Das technische Interesse sowie auch der Ehrgeiz eine neue Maschine zu entwickeln erfüllte mich sehr.
Die Lösung welche ich Ihnen in dieser Arbeit präsentiere, gefällt mir persönlich sehr gut. Die geleistete Arbeit macht mich stolz. Die Berechnungen habe ich normgerecht erstellt und dokumentiert. Die ausgearbeitete Konstruktionslösung ist technisch einwandfrei und erfüllt alle Festanforderungen.
Zum Schluss bedanke ich mich bei der Firma Niederberger Engineering AG für die wertvolle Unterstützung. Ganz besonders bedanke ich mich beim Ingenieur, Dozent und Diplomlehrer Herrn Rudolf Gautschi für seinen engagierten Unterricht im Bereich Statik- und Festigkeitslehre. Ich habe in den letzten 3 Jahren sehr viel gelernt und bin somit bereit in der Zukunft weitere Projekte zu bearbeiten.
Im Weiteren bedanke ich mich bei der Firma Enz Technik AG meinem Arbeitgeber, dass ich so eine interessante Aufgabe erhalten habe.
Speziellen Dank gilt an unseren Geschäftsführer und Inhaber Herrn Christoph Lendi und den Abteilungsleiter Entwicklung Herrn René Riebli.

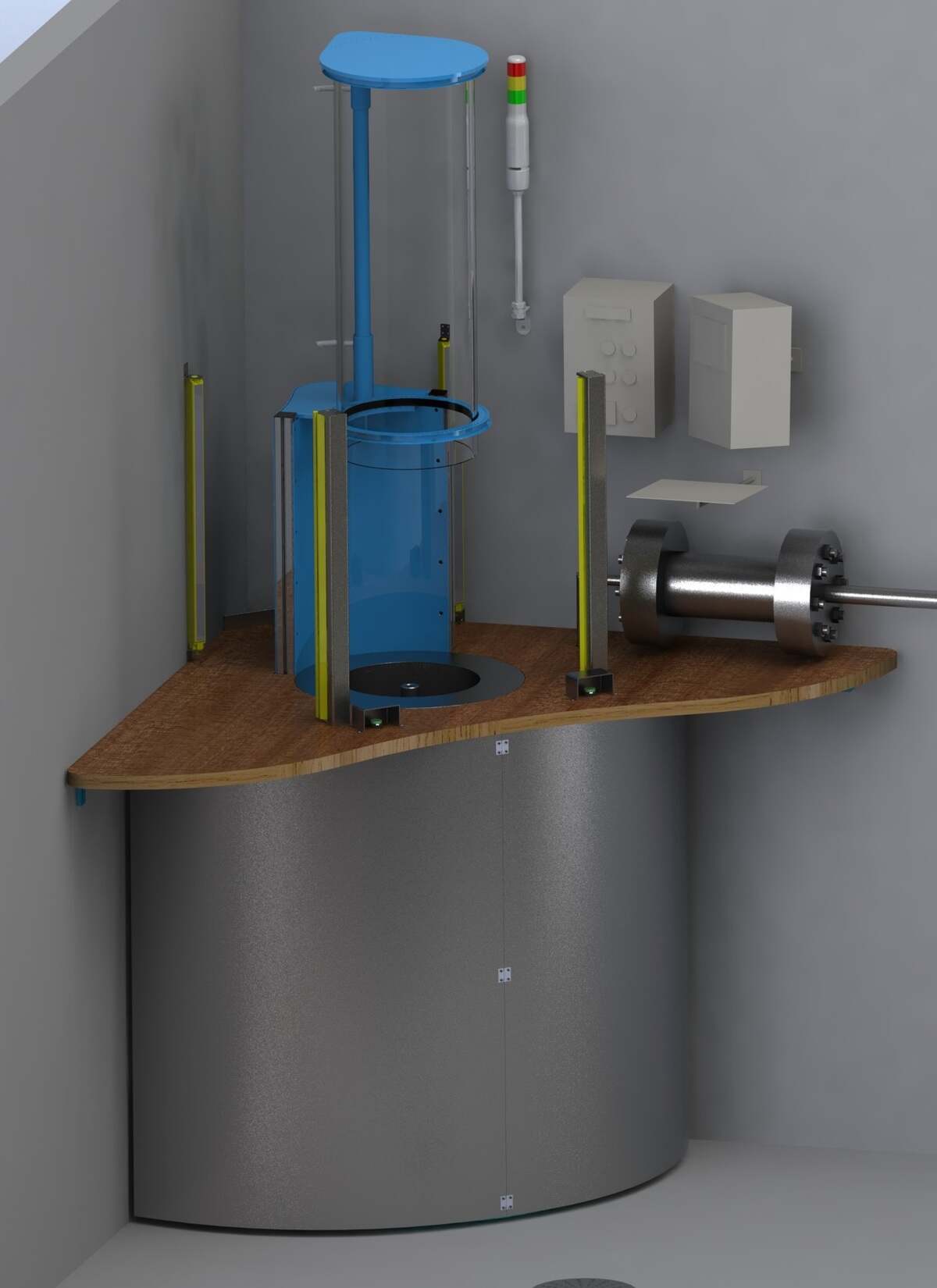

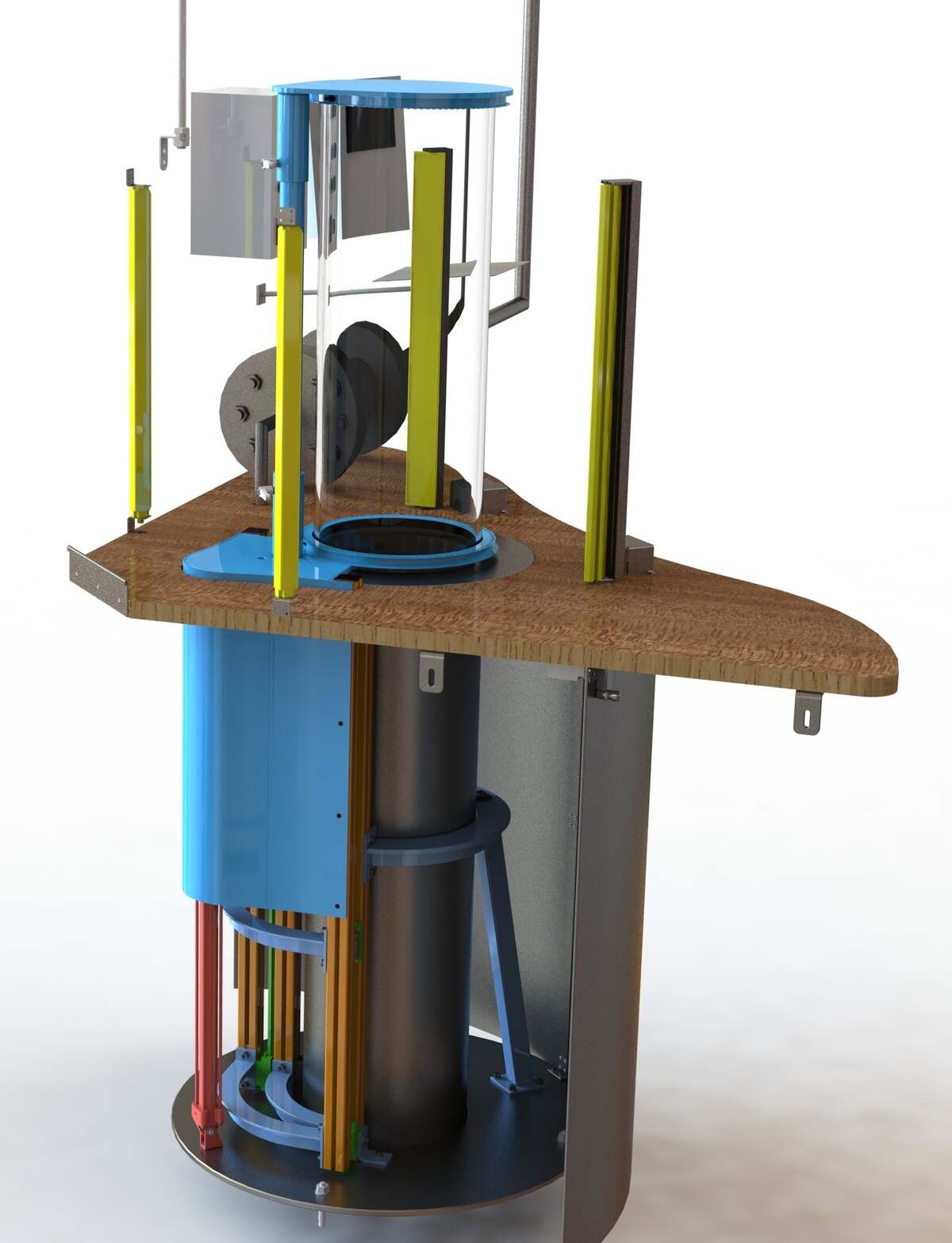

3D Bilder
