Ausgangslage:
Die steigende Nachfrage an Outdoor-Whirlpools führt dazu, dass isolierte und begehbare Schiebeabdeckungen immer häufiger ein Thema werden. Eine derartige Abdeckung kann problemlos in das optische Bild einer Terrasse eingegliedert werden und senkt die Energiekosten für den Whirlpool um ein Vielfaches.
Die EBAG Edelstahltechnik AG, der Auftraggeber, hat schon mehrere solche Abdeckungen produziert, jedoch fehlt eine motorisierte Lösung für Whirlpools mit den Dimensionen 2,5m x 2,5m oder kleiner.
Ziele:
- Entwicklung einer motorisierten Schiebeabdeckung mit verdecktem Antrieb, angetrieben mittels Elektromotor
- Begehbarkeit der Abdeckung bei einer Belastung von mindestens 150kg/m²
- Energieverluste durch Isolierung der Abdeckung vermindern
- Integration in die Terrassenoptik
- Beständig gegen Witterung und Chlorwasser
Endergebnis:
Das Projekt führte zur Entwicklung einer Abdeckung auf Basis eines Aluminiumrahmens, welcher mithilfe von Sandwichpaneelen isoliert wird.
In seiner Bewegung wird die Abdeckung auf den Rand des Whirlpools abgesenkt. Durch das Absenken können am Grundrahmen befestigte Dichtungen den Spalt zwischen Whirlpool und Schiebeabdeckung schliessen, um eine bessere Isolierung zu gewährleisten.

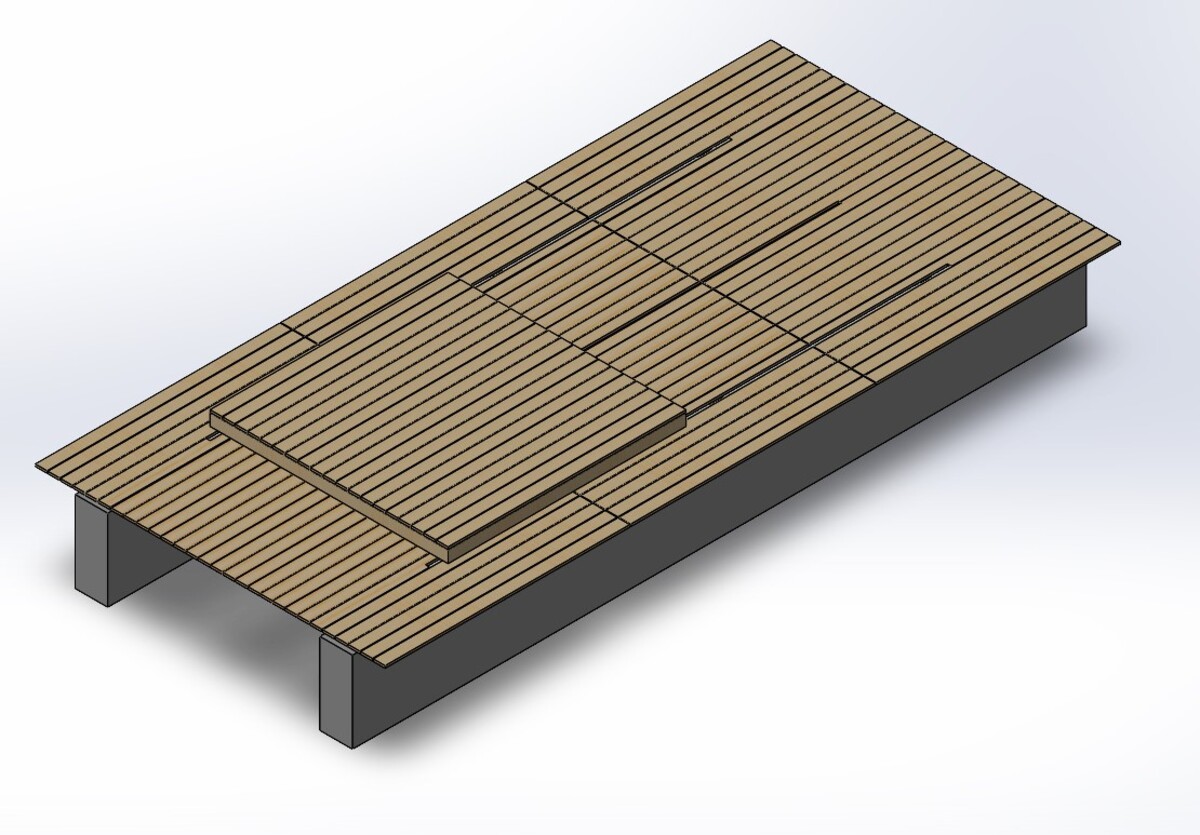

Ein Holzrahmen in Terrassenoptik verdeckt die gesamte Unterkonstruktion.

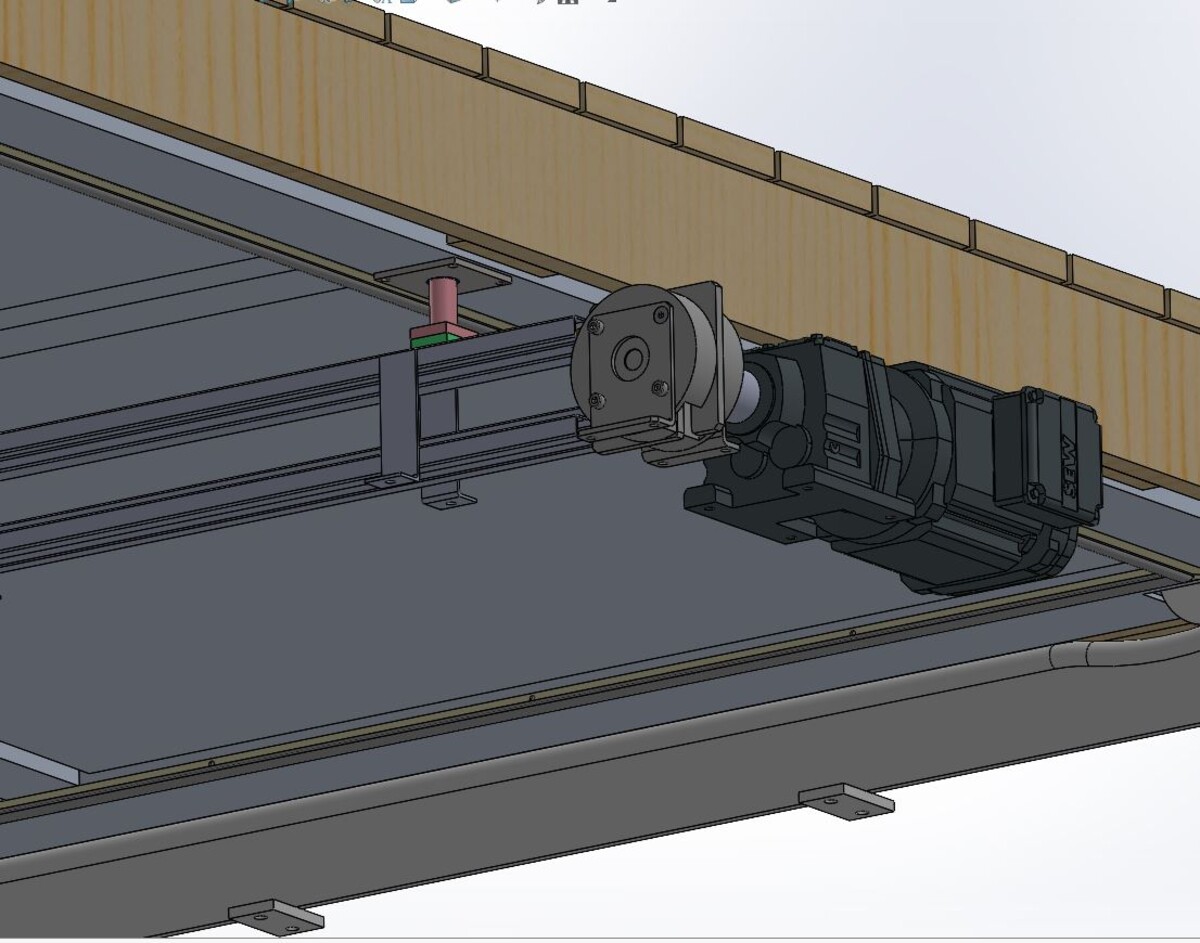

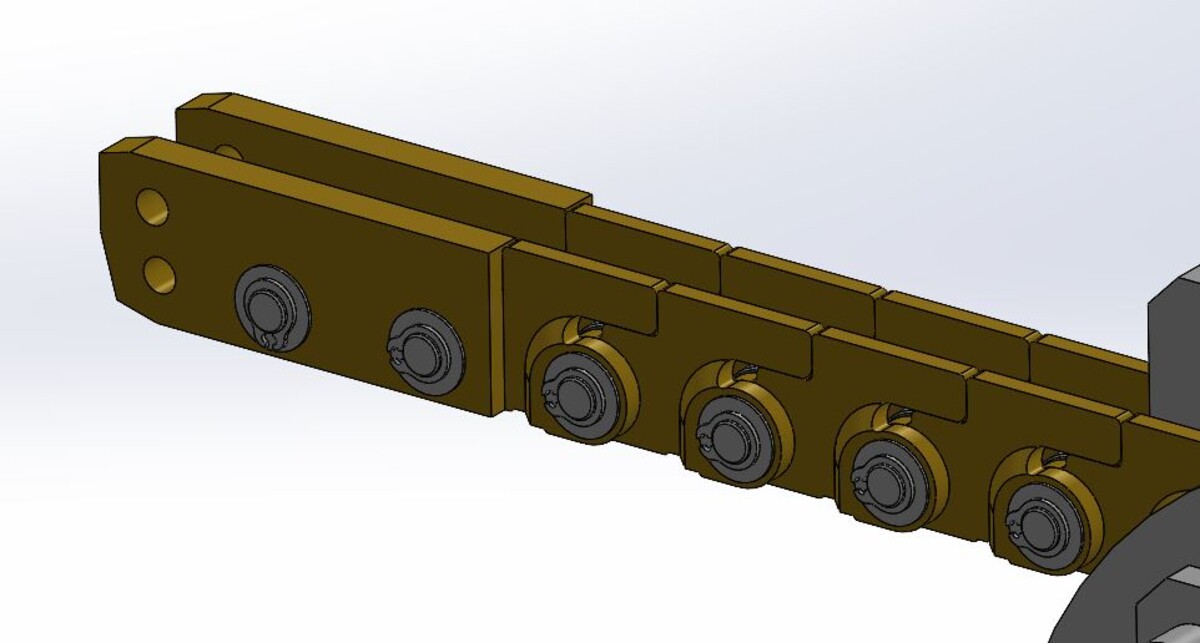

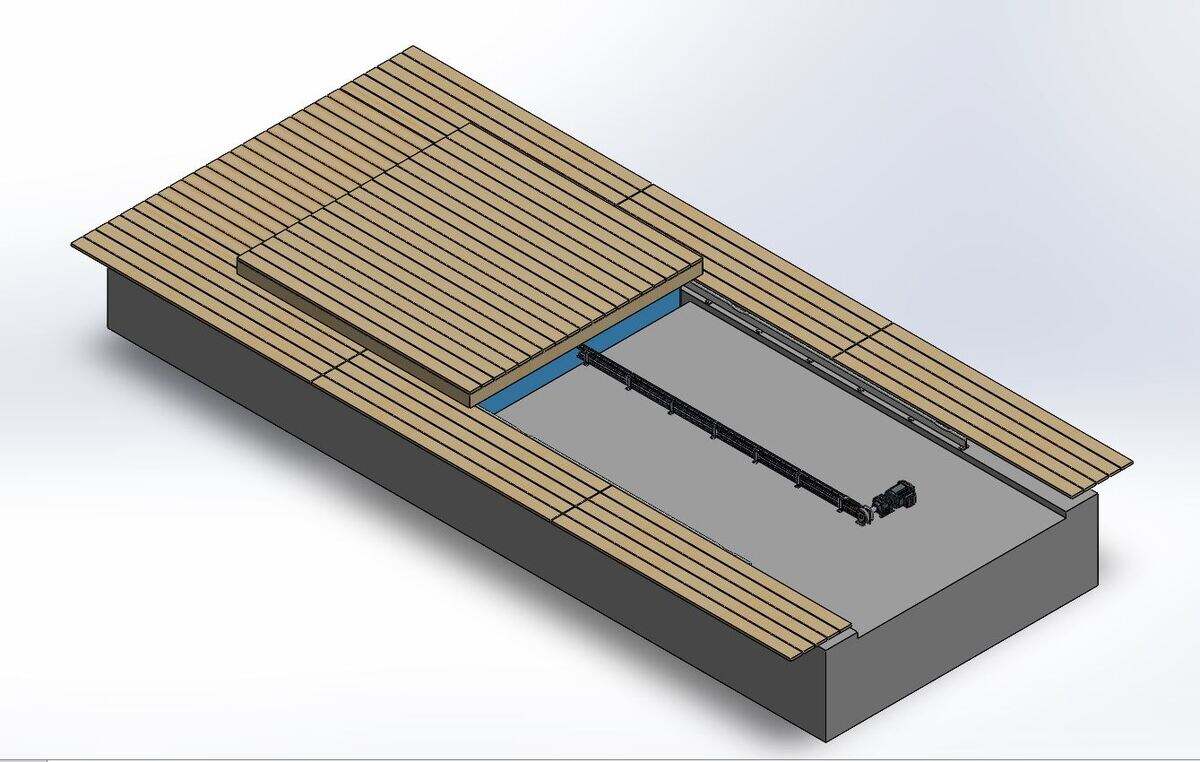

Der unter dem Terrassenboden versteckte Schubkettenantrieb ermöglicht einen zuverlässigen Bewegungsablauf. Die Abdeckung kann in 40 Sekunden geöffnet oder geschlossen werden.
Die Konstruktion ist robust und beständig gegen Witterung und Chlorwasser.
Die Isolierung reduziert die Wärmeverluste auf einen Zehntel im Vergleich zu einem ungedeckten Whirlpool, dies schont Natur und Portemonnaie.

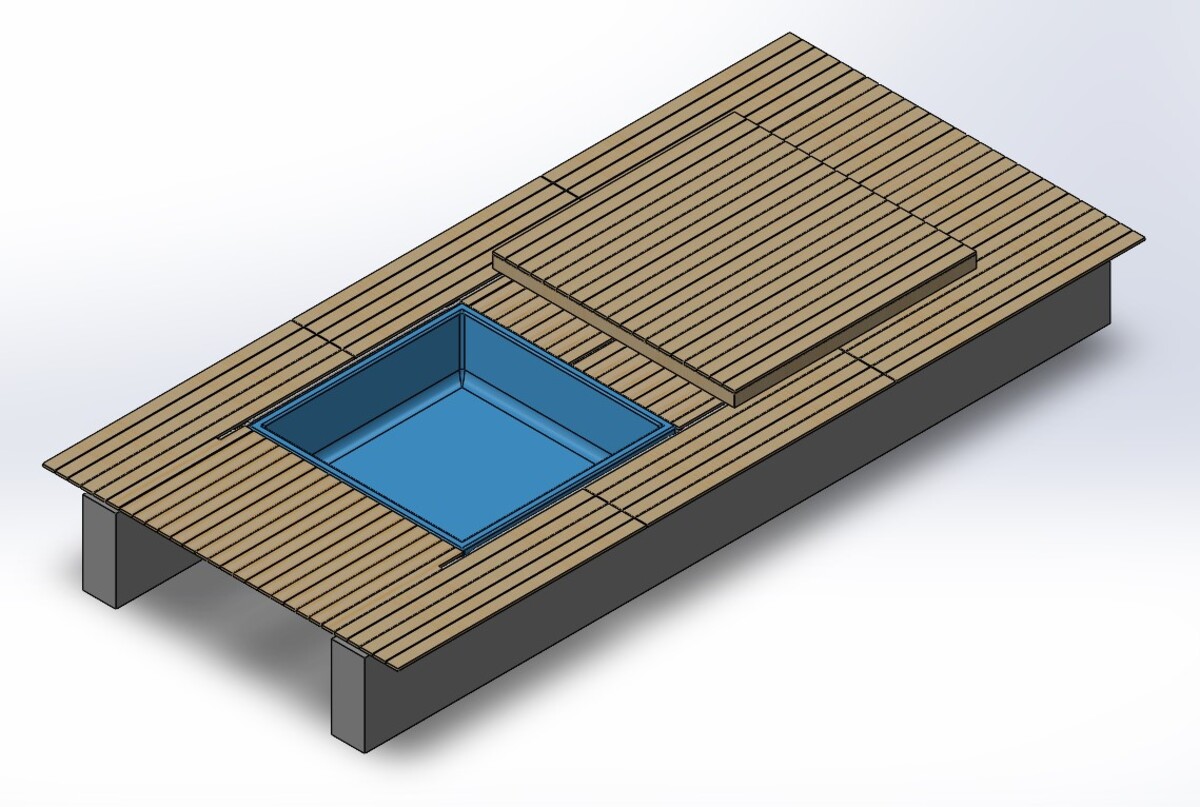

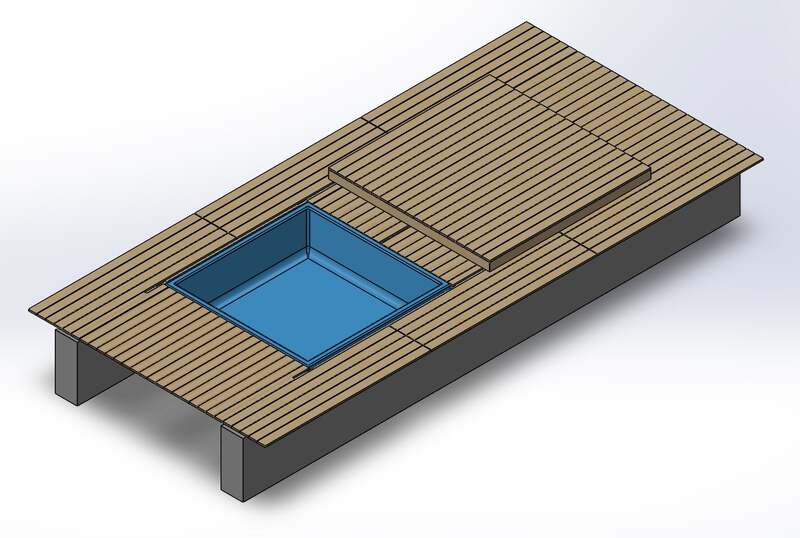

Motorisierte Schiebeabdeckung
Mehrwert / Nutzen:
Für Kunden:
- Mehr Komfort durch Motorisierung und Begehbarkeit
- Deutlich geringere Betriebskosten durch reduzierte Wärmeverluste
- Flexible Anpassung der Optik an Terrassenboden
Für EBAG Edelstahltechnik AG:
- Erweiterung der Produktpalette mit einer motorisierten Schiebeabdeckungen für Whirlpools mit dem Dimensionen 2,5m x 2,5m und kleiner
- Verwendung des CAD-Modell als Vorlage für künftige Projekte
- Potenzial zur Nutzung der Schubkettentechnologie in weiteren Anwendungen, z.b bei Hubböden
Fazit:
Die entwickelte motorisierte Schiebeabdeckung erfüllt die statischen Anforderungen und ist gegen Wetter und Chlorwasser beständig. Sie bietet eine ideale Kombination aus Funktionalität, Energieeffizienz und Optik.
Zur Optimierung von Outdoor-Whirlpools sollte ein solches Produkt stehts zum Thema werden.
